CAD迷你家裝是室內設計師經常用到的專業工具，對專業的設計人員來說，使用起來很方便基本一看就懂。但也有很多非專業的室內裝修工作者使用，為方便新手使用本軟件，小編這里用五步快速繪制室內CAD平面圖來給大家講解怎么用。

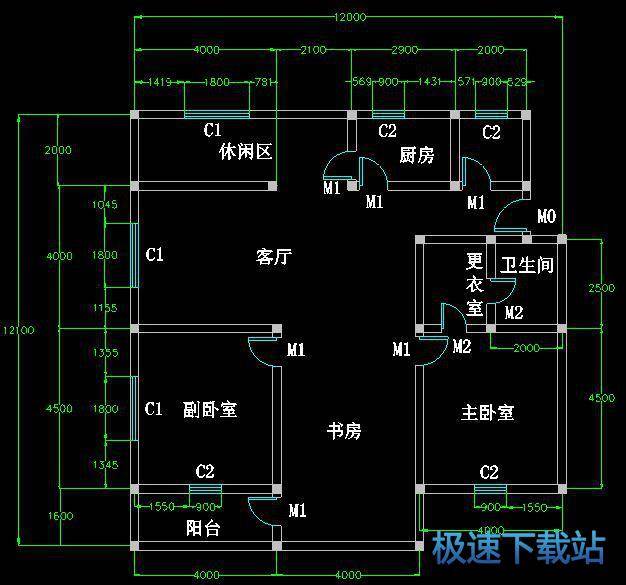

項目：室內 CAD 平面圖如下圖所示：

工具：CAD 迷你家裝 V2.0

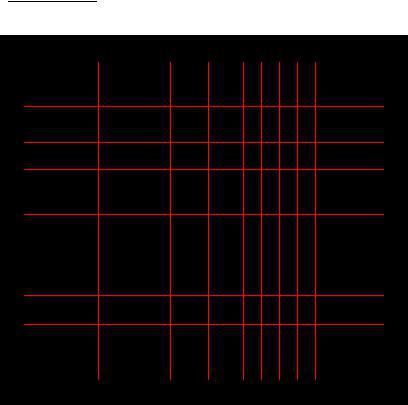

步驟1：按尺寸繪制軸線

使用CAD迷你家裝圖文教程畫初始軸線，再用CAD迷你家裝圖文教程把其他軸線按尺寸畫完。

步驟 2：沿軸線繪制墻體

此圖墻寬度均為 240。使用繪制墻體，墻寬度選 240，沿軸線將墻畫出

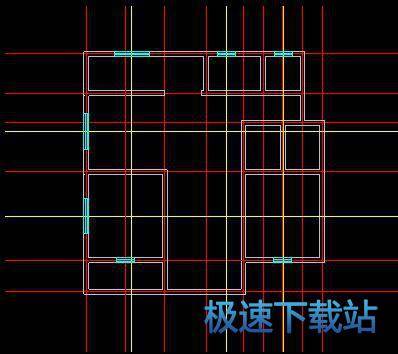

步驟 3：在墻上自動插入窗

窗定位：算出窗中心點位置，用繪制軸線和軸線偏移畫出輔助的軸線；再使用標準窗，選擇窗寬度，在正確位置插入窗。(C1 窗寬 1800，C2 窗寬 900)

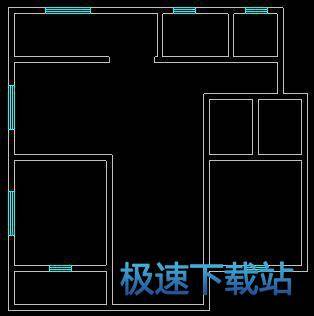

關閉軸線的圖層檢查一下：

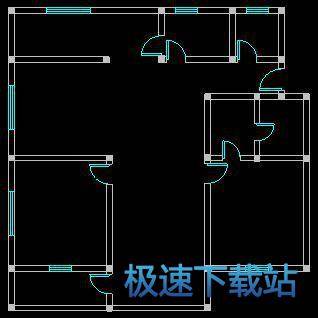

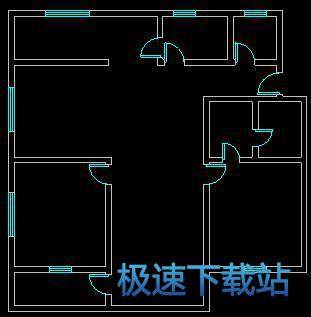

步驟 4：在墻上自動插入繪制門

使用單開門，選擇門的寬度，在墻體上添加門。（M0 門寬 900，M1 門寬 800，M2 門寬 700）

步驟 5：添加構造柱、文字注釋、尺寸標注

使用插入柱子添加構造柱
