CAD迷你家裝是一款最快、最小的DWG畫圖工具，最簡單快速的CAD繪圖軟件，小巧易用、功能強大～CAD迷你家裝的特色1、支持多窗口、極速瀏覽DWG圖紙2、支持并兼容AutoCAD R14的格式

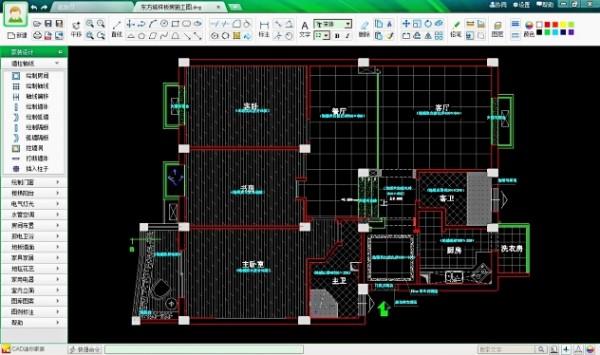

家裝CAD圖一

軟件功能

1、支持多窗口、極速瀏覽DWG圖紙

2、支持并兼容AutoCAD從R14到2012所有版本的格式；

3、支持轉pdf文件、打印、尺寸、坐標、測量和CAD云字體自動適配下載；

4、支持按尺寸精確繪圖、編輯、以及圖形的組合、分解，復制粘貼、填顏色；轉存為圖片、打開、插入圖片等等；

5、支持布局、圖層、云線、坐標標注、截圖、共享協同等。新版改進 1、完善了圖形的各種功能；

6、簡潔明了的全新界面；

7、文字、線型、顏色等應用更加豐富且簡單；

8、解決了少部分電腦由于VC庫不兼容而打不開的問題；

家裝CAD圖二

軟件特色

1.幾乎不用學習就能快速完成包括戶型、家居、水電采暖等全套設計圖

2.軟件小巧靈活，完全兼容從AutoCAD14-2016各版本的DWG格式；

3.集家裝戶型設計、家居陳設、給排水、電氣燈光、采暖空調等所有功能于一體，相比傳統CAD，可大幅提高效率；

4.軟件簡單易用，即可作為室內設計師的專業工具，又能滿足普通用戶制作自己的家裝設計方案。

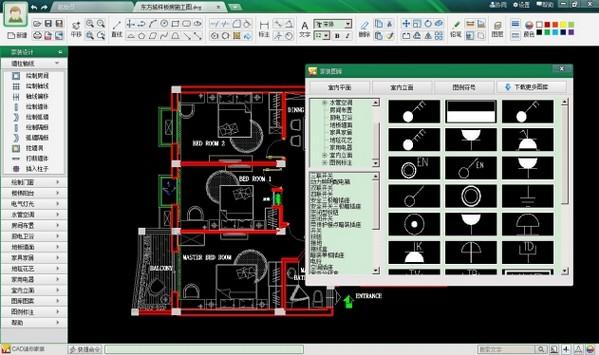

家裝CAD圖三

使用方法

五步快速繪制室內 CAD 平面圖

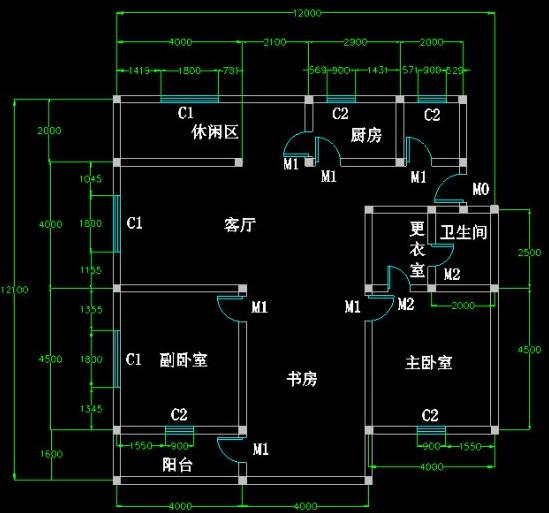

項目：室內 CAD 平面圖如下圖所示：

步驟一：按尺寸繪制軸線

畫初始軸線，再把其他軸線按尺寸畫完。

步驟 2：沿軸線繪制墻體

此圖墻寬度均為 240。使用，墻寬度選 240，沿軸線將墻畫出。

步驟 3：在墻上自動插入窗

窗定位：算出窗中心點位置，畫出輔助的軸線；再選擇窗寬度，在正確位置插入窗。(C1 窗寬 1800，C2 窗寬 900)關閉軸線的圖層檢查一下：

步驟 4：在墻上自動插入繪制門

選擇門的寬度，在墻體上添加門。（M0 門寬 900，M1門寬 800，M2 門寬 700）

步驟 5：添加構造柱、文字注釋、尺寸標注

工作：在此戶型圖上布置家居、繪制廚衛、給排水、電氣、空調通風等平面設計圖，請見教程。
