Easy CAD Viewer 允許您在 PC 上輕松快速地查看和打印各種 AutoCAD 圖紙。它還使您能夠管理 2D 和 3D CAD 工程圖。Easy CAD Viewer 適用于早至 AutoCAD Release 9 和最新至 AutoCAD 2020 的所有版本的 AutoCAD DWG、DXF、DWF 文件。 Easy CAD Viewer 是適用于 Microsoft Windows 所有版本的最快的多線程 CAD 繪圖查看器。

通過設置顏色、線型、線寬、狀態和繪圖樣式的屬性重寫并將它們應用于各個布局視圖，可以以不同的方式顯示對象。

使用屬性重寫是在各個布局視圖中顯示具有不同屬性設置的對象的有效方法。例如，可以通過改變物體的顏色使其顯示得更突出。

當從菜單 File -> Layout ...訪問布局屬性管理器時，將顯示以下四列用于層屬性重寫：

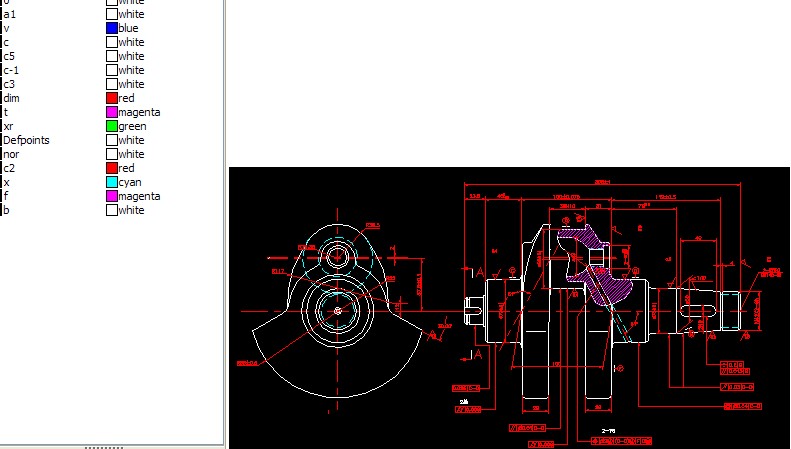

Easy CAD Viewer覆蓋層屬性設置教學圖1

通過控制以多種格式顯示、繪制或保存對象的方式，可以降低繪圖的視覺復雜性，并提高顯示性能。例如，您可以使用層來控制類似對象的屬性和可見性，例如內墻和外墻。使用層狀態，在軟件用戶界面的右側，可以很容易地找到一個名為 Control Panel 的停靠窗口。這個控制面板有幾個項目，如層，布局，顏色。你可以點擊圖層選項卡，獲得所有可用圖層的列表。如下面的示例所示，該圖有 16 層。每一層使用特定的顏色來標記該層。

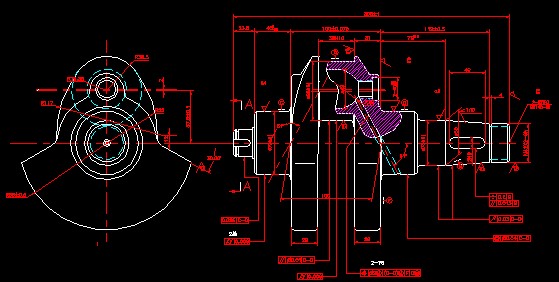

Easy CAD Viewer覆蓋層屬性設置教學圖2

控制圖層中對象的可見性

通過檢查或刪除圖層名稱前的勾號，可以使繪圖層可見或不可見。打開哪一層是可見的還是關閉后是不可見的取決于您的工作方式和繪圖的大小。

如果您需要在一個特定的層或一組層上詳細工作時的無障礙視圖，或者如果您不想繪制詳細信息（如參考線），則圖層是有用的。

在基于 CAD 的軟件中被廣泛使用，以按功能或其他因素對繪圖中的信息進行分組，并強制執行線型、線寬、顏色和其他標準。

圖層相當于紙基繪圖中使用的覆蓋層。圖層是 CAD 繪圖中的主要組織工具。層將信息按功能組合在一起，并執行線型、線重、顏色和其他標準。

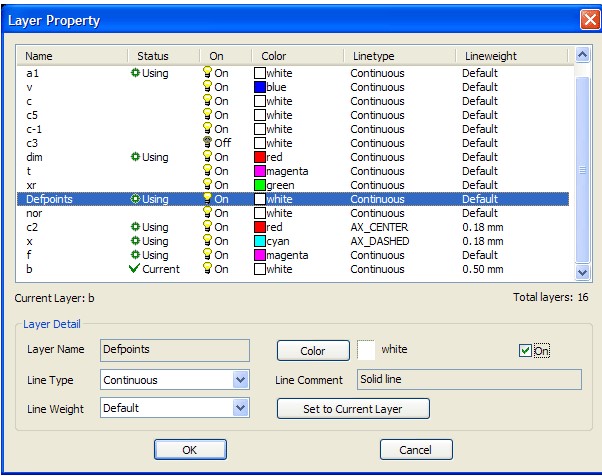

Easy CAD Viewer覆蓋層屬性設置教學圖3

通常，相似類型的對象被分配到同一層。例如，當設計師構建二維平面圖時，通常將外墻、內墻、磚塊和屋頂分配到不同的層。您可以控制以下操作：

·圖層上的對象在任何視口中是否可見或變暗

·是否以及如何繪制對象

·一個圖層上所有物體的顏色是什么？

·將什么樣的默認線型和線重分配給層上的所有對象

·對象是否在單獨的布局視圖中顯示不同的層屬性.
