Easy CAD Viewer官方下載打印設置圖文教學
時間:2021-06-04 11:22:10 作者:無名 瀏覽量:57
Easy CAD Viewer軟件,有了它,您可以打開,查看和繪圖文件創建與 AutoCAD 為基礎的產品。
Easy CAD Viewer不僅僅是一個查看器,您甚至可以將繪圖文件轉換為如下文件格式DWG,DXF,DWF,PDF , SVG ,
JPG,BMP , GIF ,蒂芙尼, TGA ,還有
PNG.
使用幫助

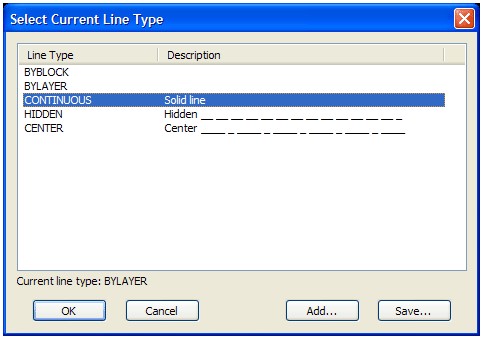

您可以通過單擊 Add 按鈕加載更多的線型模式,通過單擊 Save 按鈕保存線型模式。指定所有的線型模式。LIN 擴展名。

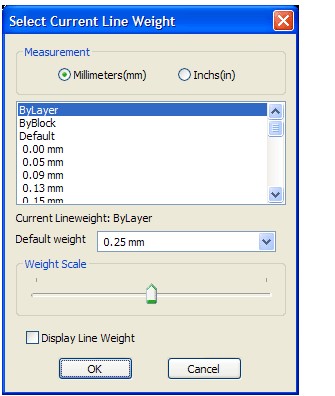

調整線重
當您在 Line Weight Manager 中選擇 Line weight (可從菜單項 Options -> Lineweight 中訪問)時,將顯示其數值。plot 樣式 line weight 的默認設置為 Default 。如果需要,可以修改現有的線重量。測量可以是毫米或英寸。To view line weight in a layout,check Display Line Weight option.
Easy CAD Viewer官方
下載打印設置圖文教學圖2

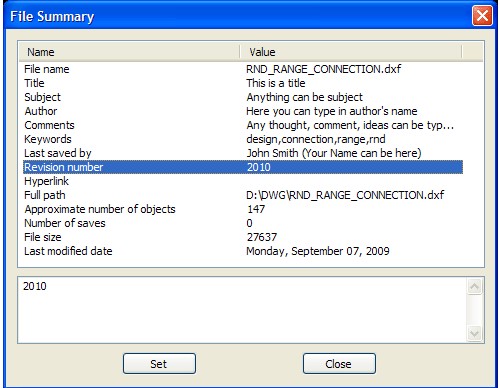

視圖和更改屬性
文件摘要為 CAD 繪圖提供附加功能。基于 AutoCAD 的應用程序在DWG,DXF,或DWF格式,幾個屬性,如標題、主題、作者、注釋、關鍵字、修訂號,作為元數據嵌入到繪圖文件中。
Easy CAD Viewer官方下載打印設置圖文教學圖3
從軟件菜單 View -> File Summary (文件屬性)點擊后彈出“文件摘要”窗口…您可以在它們的字段中查看所有可用的屬性。或者,您可以單擊查看器右下角的 Summary 選項卡。
Easy CAD Viewer官方下載打印設置圖文教學圖4
頁面設置設置概述
頁面設置是繪圖設備和其他設置的集合,這些設置影響布局選項卡中最終輸出的外觀和格式。這些設置可以修改并應用于其他布局。
默認情況下,每個初始化的布局都有與之關聯的頁面設置。如果布局的紙張大小在頁面設置中定義為任意大小,則初始化布局。
Easy CAD Viewer官方下載打印設置圖文教學圖5

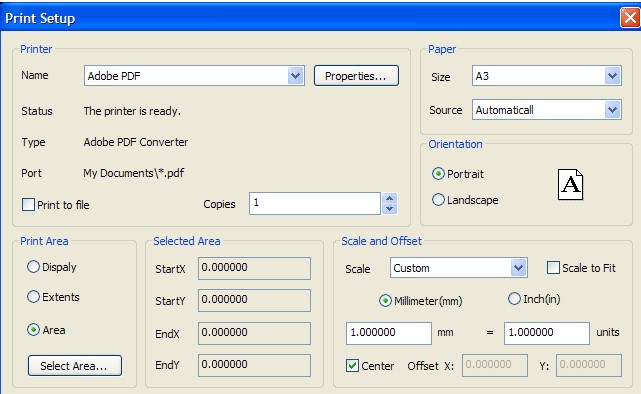

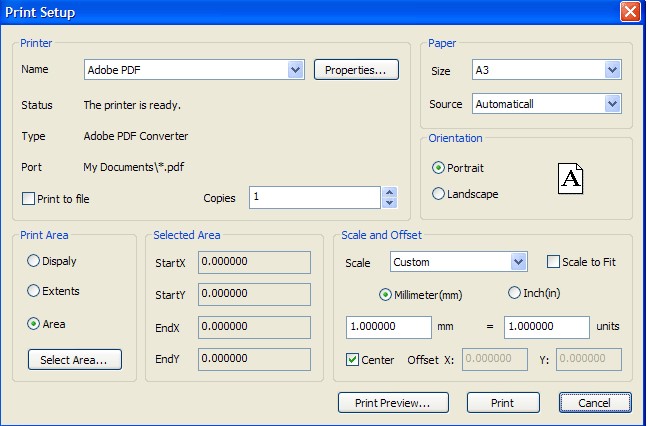

為布局選擇打印機或繪圖儀
為了打印或繪制布局,需要在“頁面設置”對話框中選擇打印或繪圖設備。這個設備可以是激光噴繪機、噴墨打印機、繪圖儀、 HP In digo 、
Adobe PDF Converter 。
選擇設備后,可以查看有關設備的名稱、狀態、類型和端口的詳細信息,還可以通過單擊 Properties ...按鈕更改設備配置。可用的紙張大小和紙張來源將自動更新,以反映所選設備的設備能力。
Easy CAD Viewer官方下載打印設置圖文教學圖6

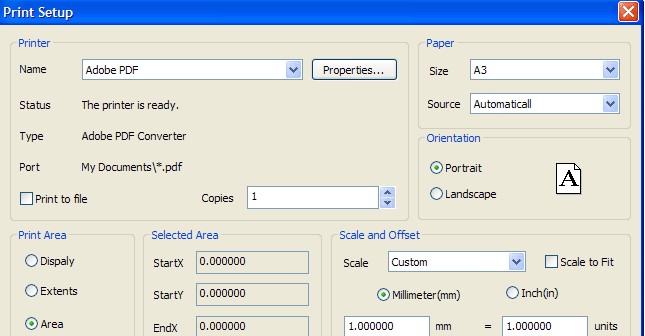

為布局選擇紙張大小
您可以從標準列表中選擇紙張大小,并從 Tray 1 或 Tray 2 中選擇紙源。列表中可用的紙張大小由當前為布局選擇的繪圖設備決定。
當您選擇 Adobe PDF Converter 或 Adobe PDF 作為繪圖設備時,請確保已單擊“屬性”...按鈕來設置適當的設置,如 PDF 格式的質量,
字體嵌入,圖像分辨率等。
Easy CAD Viewer官方下載打印設置圖文教學圖7
