CSSD線路橫斷面格式處理軟件，是一款小巧實用的線路橫斷面測量專用處理軟件，支持一鍵輸出功能，只需導入中樁數據和野外實測斷面碎步點的數據，就可一鍵生成想要的格式，比如緯地、海地等格式的數據文件。

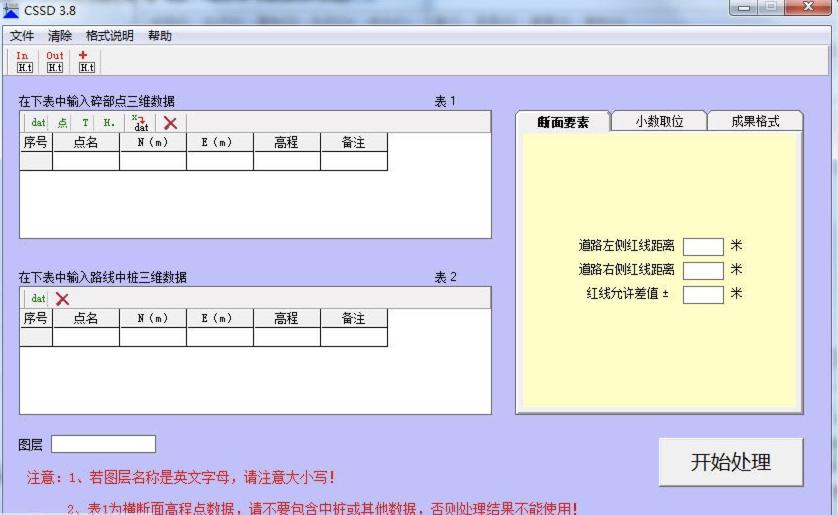

CSSD 圖一

【軟件功能】

CSSD線路橫斷面格式處理軟件能夠生成如下格式

格式1：

樁號

距中樁偏距……高程……

距中樁偏距……高程……

格式2：

中樁樁號 ……中樁高程……距中樁偏距……高程……距中樁偏距……高程……

格式3

中樁樁號 ……中樁高程…距中樁偏距…距中樁高差…距中樁偏距…距中樁高差……

格式4：

樁號

距中樁偏距……距中樁高差……

距中樁偏距……距中樁高差……

格式5(緯地格式)：

樁號

距中樁偏距……距中樁高差……距前一點偏距……距前一點高差……

距中樁偏距……距中樁高差……距前一點偏距……距前一點高差……

【操作說明】

1、點擊表1工具條中的“DAT文件導入”按鈕——>導入野外用全站儀或者RTK采集的橫斷面測量點的數據，即CASS格式的DAT文件入表1。

2、點擊表2工具條中的“DAT輸入”按鈕——>導入線路中樁坐標數據(X、Y、高程H)，要注意保證橫斷面測量的數據都能保證有對應的中樁樁號。

譬如：測量了K0+225的橫斷面點坐標及高程數據，那么表2中也要有K0+225的中樁坐標及高程數據;并且中樁樁號要逐樁從小到大排列下去。

3、兩副表右側為斷面設置頁面

斷面要素頁面設置——>道路左側及右側紅線距離可自定義設置，譬如紅線距離設置成10m， 則表示軟件只生成整理生成10m范圍內的數據。紅線允許偏差設置成0.3m表示：紅線為10m時測量橫斷面數據時測到了10.2時， 那么10.2的數據自動判別為紅線10m的高程數據。

小數取位頁面——>正常理解即可，一看便懂；

成果格式頁面——>格式選擇可以選擇4種格式，如分割線以上所述；

偏距排序可以分開設置左側、右側從小到大排列或者從大到小排列;

點備注設置成“是”則如果原始橫斷面測量DAT文件中點 后面在備注一欄增加了點備注，則成果文件里也相應增加，設置成“否”，成果文件不增加。

4、以上均導入、設置好后點擊“開始處理”按鈕生成成果文件Excel或者TXT文件。

5、圖層是用在從CAD圖中導入點或文字入表的時候的，可以選擇相應的圖層。

CSSD 圖二
