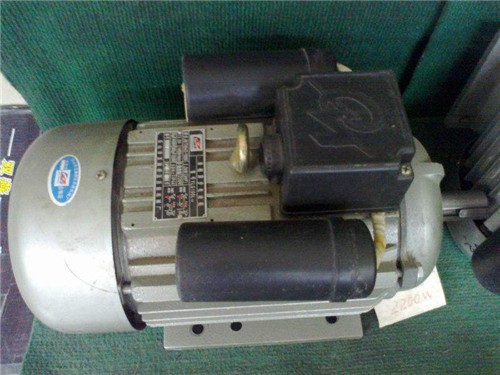

圖一 單相電機什么情況用兩個電容？什么情況用一個電容

單相異步電動機最常用的分類是按照發動方式進行分類。不同的類型的單相電動機，發生發動轉矩的辦法也不同，常見的有以下幾種:①單相電容分相式電動機；②單相阻抗分相式電動機；③單相電容工作式電動機；④單相電容發動與工作式電動機；⑤單相罩極式電動機。

單相分相式電動機需求兩個電容發動與工作；一個電容是發動電容器，另一個是工作電容器；單相分相電機在定子上嵌有工作繞組和發動繞組，兩個繞組在定子上相差90o電角度，并且都接在同一單相電源上；因?yàn)閱蜗嚯娫礋o(wú)法發生相位差，故它必須使用電容的超前90o的特性來給電機一個發動力矩，發生旋轉磁場；當發動后轉子轉速到達電機額定轉速的70％~80％時，電機內部裝置的一個離心開關會自動將發動電容分離出發動繞組，其由工作繞組與工作電容繼續保持正常工作。這種分相電動機顛倒兩組線圈的恣意一組的兩個線端就可以改動工作方向。

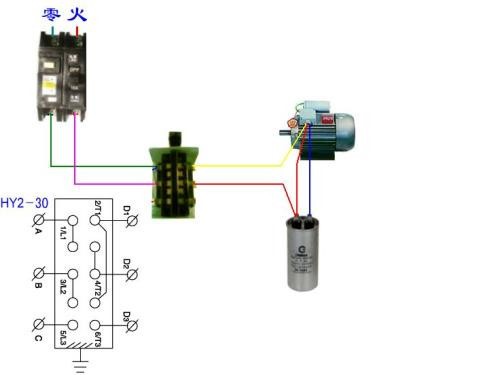

圖二 單相電機什么情況用兩個電容？什么情況用一個電容

單相電容式電機用一個電容器，俗稱這個電容為“工作電容”，無論是發動還是正常工作，它始終都發動繞組與工作繞組線圈的兩頭。這種結構的電機是把單相分相式電機的電容器與發動繞組規劃成可以長期電路中使用，實際上它變成了一臺兩相異步電動機，其工作功能、功率因數、過載才能與效率都比電容分相式好，因?yàn)樵陔妱?dòng)機工作過程中，電容器不必從電路中切除，因此它不需求離心開關。這種單相電機其改動轉速方向十分簡單，只需求將兩個繞組之一的兩根出線端對調一下即可。

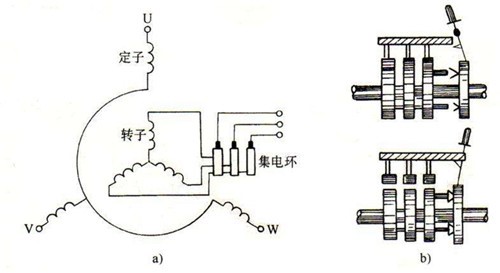

圖三 單相電機什么情況用兩個電容？什么情況用一個電容
